手动影像测量仪

发布日期: 2015/8/14 12:58:47

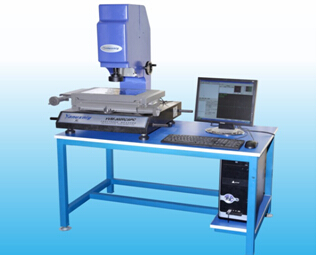

手动影像测量仪

1简介

手动影像测量仪是影像测量仪一种,3轴采用手动驱动的方式,测量软件为手动取点的精密测量仪器。

2原理

手动影像测量仪是利用变焦物镜对被测物体进行放大,经过CCD工业摄像装置将图像输入电脑,放大后的被测物体影像传输到测量软件,用以进行非接触、高效检测各种复杂工件的几何量测。

3特点

手动影像测量仪是相对自动影像测量仪而言,自动影像测量仪三轴由马达驱动,能实现自动测量。手动影像测量仪三轴由操作者手动控制测量。缺点是测量速度慢、重复测量精度差;优点是造价低,操作无需编程,对测单个产品比较方便。随着自动控制技术的发展,手动型影像测量仪基本被自动型影像测量仪所取代。

4用途

适合对冲压件、塑料件、薄膜状、易变形、易损坏以及尺寸小的工件进行非接触式测量,比如橡胶、塑料、小五金、钟表、轻工等行业的工件测量。

5组成

手动影像测量仪由取像装置,数据采集装置和二维测量软件三部分组成。变焦物镜加高解析度彩色摄像头组成取像装置、由光栅尺、数据处理器组成数据采集装置,图像和数据通过2维测量软件实现点线圆弧及距离等测量。
